Ano ang Broaching sa Paggawa ng Die?

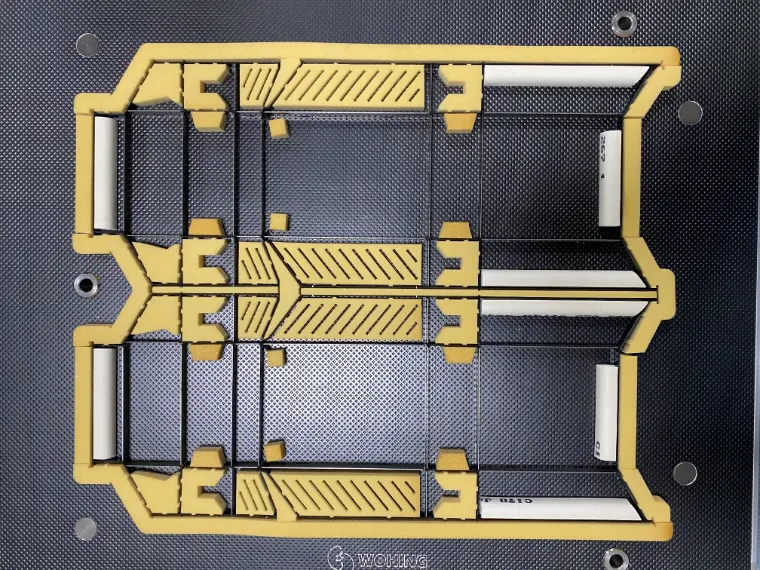

Ang broaching ay isang precision grinding process na ginagamit sa steel rule die making.

Ang isang maliit na relief groove ay nilikha sa panloob na bahagi ng panuntunan ng bakal kung saan kinakailangan ang baluktot.

Binabawasan nito ang interference sa mga intersection ng panuntunan, pinipigilan ang pagbaba ng taas pagkatapos ng sharp-angle bending, at tinitiyak ang tumpak na paglapat ng panuntunan at matatag na pagganap ng pagputol.

Bakit Kailangan ang Broaching para sa Steel Rule Cutting Dies?

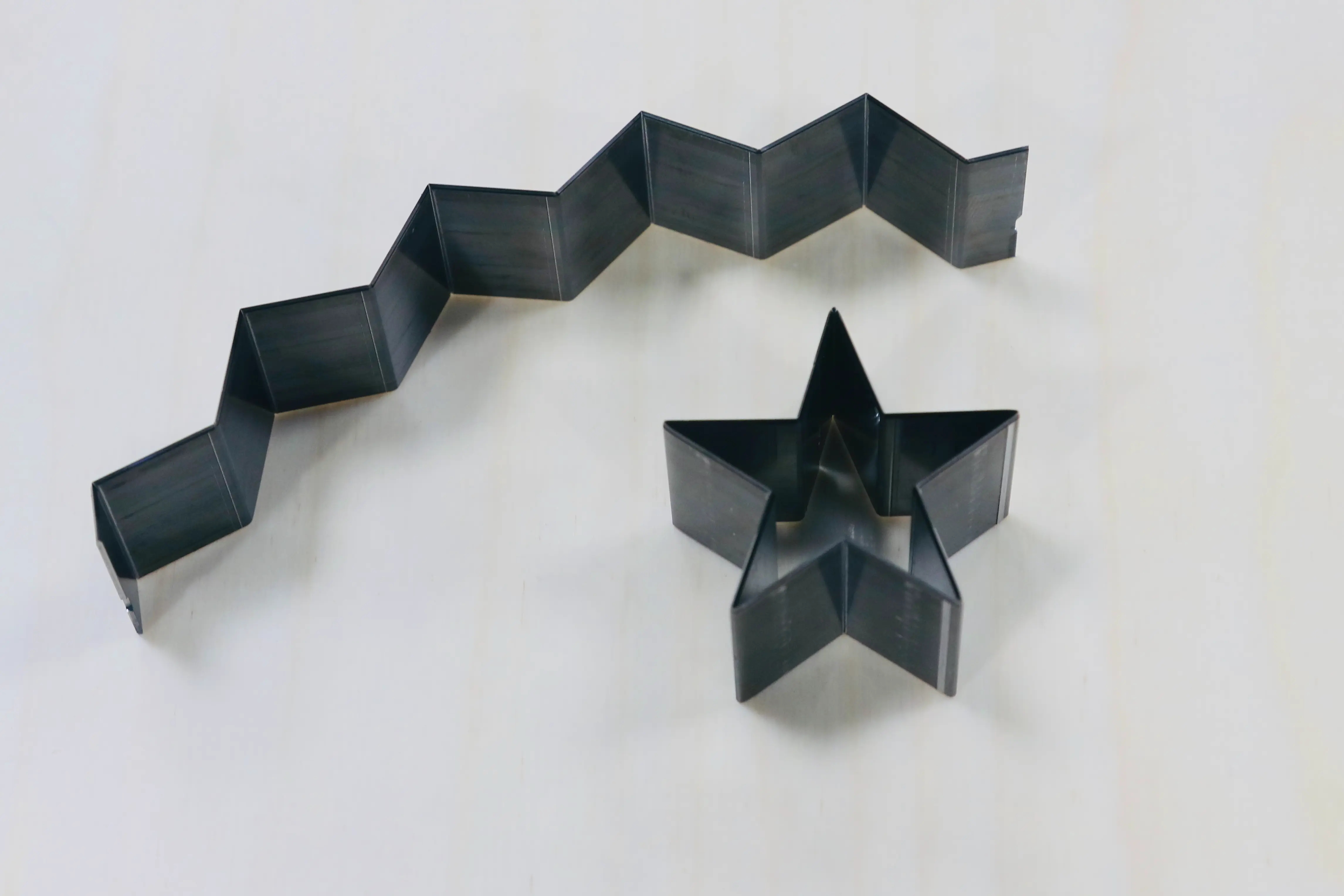

Halimbawa, kapag gumagawa ng limang-puntong hugis na bituin, ang paggamit ng rule splicing (pagsasama ng magkahiwalay na panuntunan ng bakal) sa matutulis na sulok ay maaaring mabawasan ang kabuuang lakas ng istraktura ng die.

Maaaring humina ang pinagdugtong na bahagi sa panahon ng paulit-ulit na operasyon ng pagputol, na nakakaapekto sa tibay at katatagan ng mamatay.

Nang walang broaching, ang paggamit ng isang panuntunang bakal upang bumuo ng matutulis na sulok ay maaari ding lumikha ng mga hamon.

Sa panahon ng baluktot, ang panloob na bahagi ng panuntunan ay na-compress, na maaaring maging sanhi ng matalim na sulok upang maging bilugan.

Bilang resulta, maaaring hindi makamit ng panghuling die ang kinakailangang kalidad ng pagbuo ng matalas na anggulo.

Sa proseso ng broaching, ang isang relief groove ay nilikha sa baluktot na lugar bago nabuo ang panuntunan ng bakal.

Pinapayagan nito ang panuntunan na yumuko sa matalim na mga anggulo habang pinapanatili ang orihinal na taas ng pagputol at lakas ng istruktura.

Bakit Mahalaga ang Broaching para sa High-Precision Die Making?

Habang patuloy na lumalaki ang pangangailangan para sa premium na packaging, lalo na sa mga industriya tulad ng packaging ng sigarilyo, pharmaceutical packaging, at high-end na mga karton na kahon, ang mga tagagawa ay nangangailangan ng mas mataas na katumpakan para sa kumplikado at hindi regular na mga hugis.

Samakatuwid, ang teknolohiya ng broaching ay nagiging lalong mahalaga sa modernong steel rule die manufacturing.

Iba pang Aplikasyon ng Broaching sa Steel Rule Die Making

Bukod sa pagpapabuti ng matalim na pagbubuo ng sulok, ginagamit din ang broaching upang mapabuti ang katumpakan ng mga intersection ng panuntunan ng bakal at mapahusay ang pagganap ng pagputol.

Sa pagtaas ng demand para sa de-kalidad na packaging, lalo na sa mga industriya tulad ng premium carton packaging, pharmaceutical packaging, at specialty-shaped na mga kahon, ang mga kinakailangan para sa katumpakan ng pagputol at pag-aayos ng panuntunan ay naging mas mahigpit.

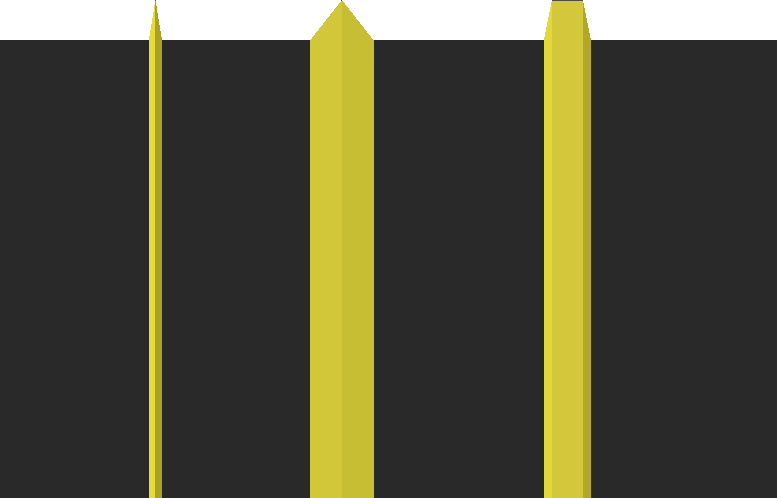

Sa mga intersection point kung saan nagtatagpo ang mga patakaran ng pahalang at patayong bakal, ang anggulo ng bevel ng cutting edge ay maaaring lumikha ng maliit na agwat sa pagitan ng mga panuntunan.

Ang agwat na ito ay maaaring makaapekto sa katumpakan ng angkop na mga gilid at maaaring humantong sa hindi pantay na mga resulta ng pagputol o mga marka sa mga huling produkto.

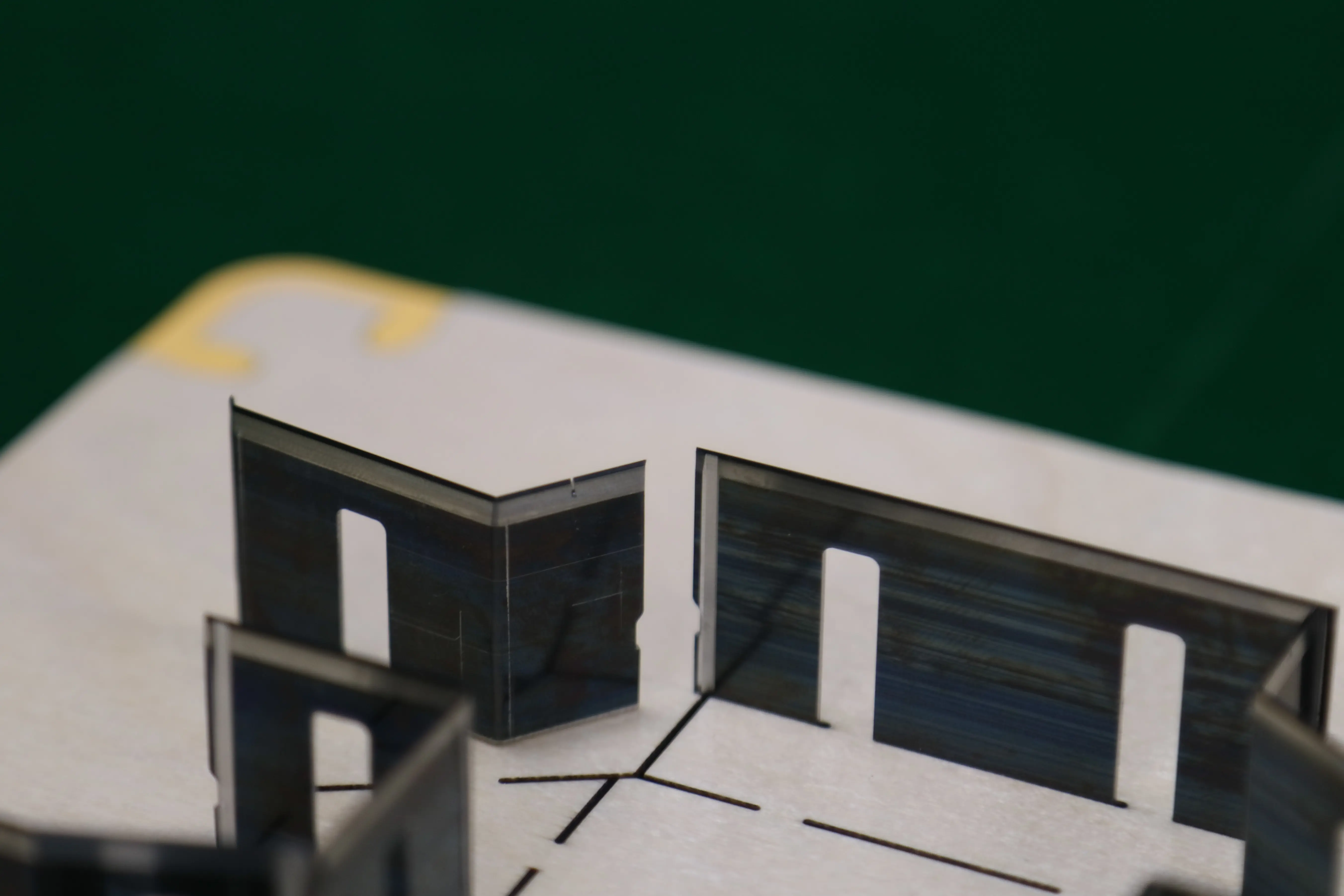

Sa pamamagitan ng paglalapat ng broaching sa steel rule intersection area, ang isang maliit na relief groove ay nalikha upang mabawasan ang interference na dulot ng bevel angle ng cutting edge.

Nagbibigay-daan ito sa mga tuntunin ng bakal na magkasya nang mas malapit at pinapabuti ang pangkalahatang katumpakan at katatagan ng istraktura ng die.

Paano Pinoproseso ang Broaching sa Steel Rule Die Making?

Ayon sa kaugalian, ang broaching ay isang manu-manong proseso na nangangailangan ng mga bihasang operator na gumiling ng mga relief grooves sa mga partikular na posisyon.

Sa pagbuo ng teknolohiyang awtomatikong bender, maaari na ngayong isama ang broaching sa proseso ng awtomatikong pagyuko, pagpapabuti ng kahusayan at pagkakapare-pareho.

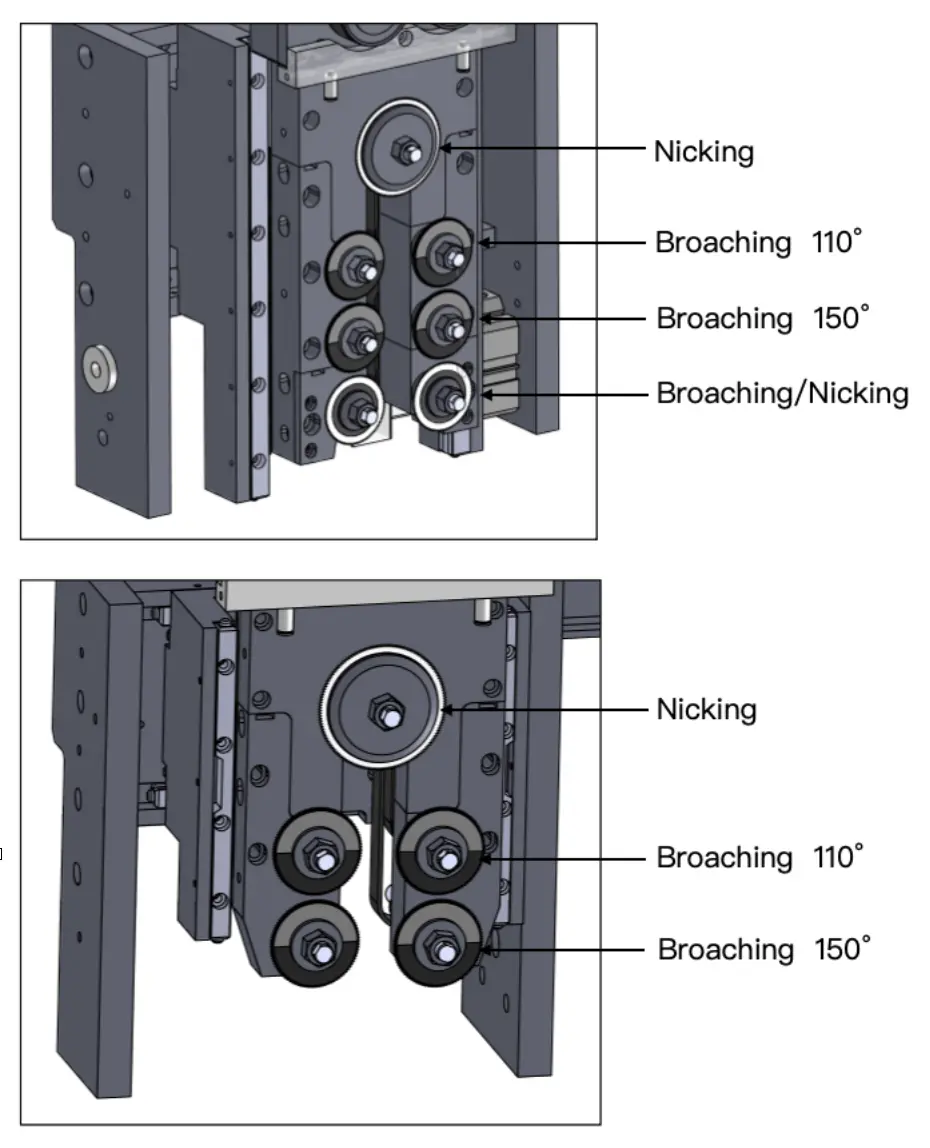

Ang ADEWO ABM-832C2 Multi-Function Auto Bender Machine ay gumagamit ng tungsten carbide grinding disc upang iproseso ang mga broaching grooves sa mga panuntunang bakal.

Sinusuportahan ng makina ang parehong CW (clockwise) at CCW (counterclockwise) na mga direksyon sa broaching, na tinitiyak ang flexible na pagproseso para sa iba't ibang baluktot na anggulo at die na disenyo.

Ang ABM-832C2 ay maaaring nilagyan ng dalawa o tatlong set ng broaching saw blades ayon sa iba't ibang mga kinakailangan sa aplikasyon.

Maaaring pumili ng iba't ibang lapad ng blade upang makamit ang tumpak na mga resulta ng broaching para sa iba't ibang mga pagtutukoy ng panuntunan ng bakal at mga kondisyon ng baluktot.

Gamit ang matalinong kontrol ng software, awtomatikong sinusuri ng makina ang geometry at baluktot na mga anggulo ng na-import na drawing.

Ayon sa kinakailangang anggulo at posisyon, tinutukoy ng system kung saan kailangan ang broaching at awtomatikong pinipili ang naaangkop na broaching saw blade para sa pagproseso.
