Sa industriya ng paggawa ng die, ang panuntunan ng bakal ay ang cutting edge ng die. Tinutukoy ng katumpakan nito ang kalidad ng bawat kahon, karton, o packaging na produkto na pinutol. Ang isang tuntuning bakal na hindi tumpak na nabaluktot ng kahit isang bahagi ng isang milimetro ay magbubunga ng isang die na mabibigong maputol nang malinis, na humahantong sa magastos na basura sa produksyon. Sa loob ng mga dekada, ang pagbaluktot ng panuntunang bakal ay isang manu-manong proseso, na nangangailangan ng mga bihasang operator na gumamit ng mga hand tool at pisikal na template. Ang mga resulta ay kasinghusay lamang ng kakayahan ng operator, at ang pagkakapare-pareho ay mahirap makamit. Binago ng pagpapakilala ng auto bender ang prosesong ito, na dinadala ang katumpakan ng computer numerical control sa baluktot na panuntunan ng bakal.
Ang ubod ng katumpakan ng auto bender ay nakasalalay sa function ng bending nito. Ang function na ito ay hindi isang simpleng mekanikal na aksyon; ito ay isang sopistikadong interplay ng servo motors, precision tooling, at real-time control algorithm. AngPangunahing Modelong Auto Bender, na ginawa ng Adewo Automation Equipment Co.,ltd., ay idinisenyo upang maghatid ng pare-pareho, mataas na katumpakan na mga liko na nakakatugon sa mga hinihingi ng modernong paggawa ng die. Ang artikulong ito ay nagbibigay ng teknikal na pagsusuri ng pag-andar ng baluktot, na nagpapaliwanag sa mga mekanismo na nagbibigay-daan sa tumpak na paghubog ng panuntunang bakal. Susuriin namin ang servo control system, ang geometry ng bending tooling, ang compensation algorithm na tumutukoy sa materyal na springback, at ang quality control measures na nagsisiguro na ang bawat liko ay tumpak.
Ang pag-andar ng baluktot sa isang auto bender ay ang mekanikal at elektronikong sistema na nagbabago ng isang tuwid na haba ng panuntunan ng bakal sa isang tumpak na hugis na cutting edge. Ang panuntunang bakal ay isang strip ng pinatigas na bakal na may matalim na gilid sa isang gilid at may ngipin o plain na katawan sa kabilang panig. Ito ay ginagamit sa die-making upang lumikha ng cutting path ng isang die. Ang auto bender ay tumatagal ng isang tuwid na panuntunan, pinapakain ito sa baluktot na ulo, at pagkatapos ay nagsasagawa ng isang serye ng mga baluktot upang lumikha ng nais na hugis. Ang function ng baluktot ay dapat na may kakayahang gumawa ng mga liko ng iba't ibang mga anggulo (karaniwang 90 degrees, ngunit pati na rin ang iba pang mga anggulo) at radii, na may mataas na antas ng katumpakan at repeatability.
Ang function ng baluktot ay binubuo ng ilang mga pangunahing bahagi. Ang una ay ang mekanismo ng feed, na nagsusulong sa panuntunan ng bakal sa tamang posisyon para sa bawat liko. Ang mekanismo ng feed ay gumagamit ng mga precision roller o isang gripper system upang ilipat ang panuntunan nang may katumpakan. Ang pangalawang bahagi ay ang baluktot na ulo, na naglalaman ng tool na aktwal na bumubuo sa liko. Ang baluktot na ulo ay karaniwang gumagamit ng kumbinasyon ng isang baluktot na suntok at isang die, o isang hanay ng mga roller, upang i-deform ang panuntunang bakal. Ang pangatlong bahagi ay ang control system, na nag-coordinate sa feed at bending actions batay sa naka-program na pattern. Gumagamit ang control system ng mga servo motors upang himukin ang feed at bending axes, na tinitiyak na ang mga paggalaw ay tumpak at nauulit.

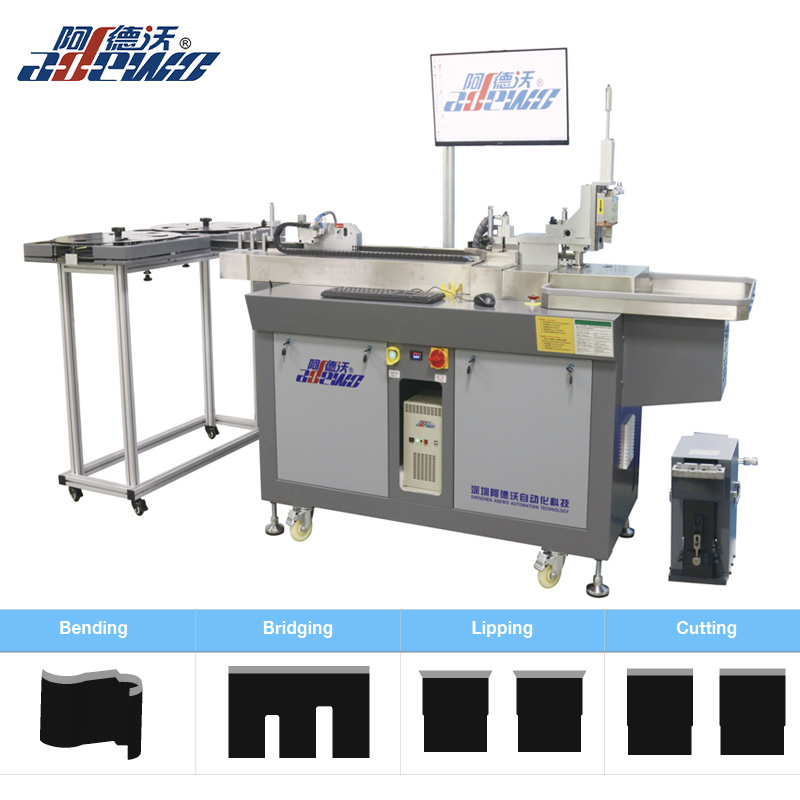

Ang katumpakan ng paggana ng baluktot ay tinutukoy ng katumpakan ng mga bahaging ito at ang mga algorithm ng kontrol na namamahala sa mga ito. SaAdewo Automation Equipment Co.,ltd., ang aming Basic Model Auto Bender ay idinisenyo upang makamit ang katumpakan ng bending na +/- 0.1 mm para sa posisyon ng bend at +/- 0.5 degrees para sa anggulo ng bend. Ang antas ng katumpakan na ito ay mahalaga para sa paggawa ng mga dies na nakakatugon sa mahigpit na pagpapahintulot na kinakailangan para sa mataas na kalidad na packaging. Ang sumusunod na talahanayan ay nagbibigay ng isang buod ng mga pangunahing bahagi ng pag-andar ng baluktot at ang kanilang mga tungkulin.
| Component | Function | Epekto sa Katumpakan |
| Mekanismo ng Feed | Isinusulong ang panuntunan ng bakal upang yumuko ang posisyon | Tinutukoy ang katumpakan ng lokasyon ng liko kasama ng panuntunan |
| Baluktot na Ulo | Binubuo ang liko sa panuntunang bakal | Tinutukoy ang katumpakan ng anggulo ng liko at radius |
| Mga Servo Motors | Itaboy ang feed at baluktot na mga palakol | Ibigay ang katumpakan at pag-uulit ng paggalaw |
| Sistema ng Kontrol | Nag-coordinate ng mga feed at bending action | Tinitiyak ang tamang pagkakasunod-sunod at mga parameter na ginagamit |
| Tooling | Mga suntok o roller na bumubuo sa liko | Tinutukoy ang kalidad ng liko at ang buhay ng tool |
Ang kontrol ng servo ay ang pundasyon ng katumpakan ng baluktot na function. Ang servo motor ay isang motor na nilagyan ng feedback device, karaniwang isang encoder, na nag-uulat ng posisyon at bilis ng motor sa controller. Inihahambing ng controller ang aktwal na posisyon sa iniutos na posisyon at inaayos ang input ng motor upang mabawasan ang error. Ang closed-loop na kontrol na ito ay mahalaga para sa pagkamit ng tumpak at paulit-ulit na paggalaw. Sa isang auto bender, ang feed axis at ang bending axis ay parehong hinihimok ng servo motors. Dapat ilipat ng feed axis ang panuntunang bakal sa eksaktong posisyon para sa bawat liko. Dapat paikutin ng bending axis ang bending tool sa eksaktong anggulo. Ang anumang pagkakamali sa mga palakol na ito ay magreresulta sa isang hindi tumpak na liko.
Ang katumpakan ng isang servo system ay tinutukoy ng ilang mga kadahilanan, kabilang ang resolution ng encoder, ang higpit ng mekanikal na sistema, at ang kalidad ng control algorithm. Maaaring makakita ng napakaliit na pagbabago sa posisyon ang isang high-resolution na encoder, na nagbibigay-daan sa controller na gumawa ng magagandang pagsasaayos. Tinitiyak ng isang matigas na mekanikal na sistema na ang paggalaw ng motor ay ipinadala sa tooling nang walang backlash o pagbaluktot. Tinitiyak ng isang mahusay na nakatutok na control algorithm na ang motor ay tumutugon nang mabilis at maayos sa mga utos, nang walang overshoot o oscillation. Sa Adewo Automation Equipment Co.,ltd., ang aming Basic Model Auto Bender ay gumagamit ng mga high-resolution na absolute encoder at isang matibay na mekanikal na istraktura upang matiyak ang tumpak na kontrol ng servo. Ang aming mga control algorithm ay nakatutok upang magbigay ng mabilis, matatag na tugon para sa mga hinihingi na kinakailangan ng steel rule bending.
Ang sumusunod na talahanayan ay naghahambing sa pagganap ng isang servo-controlled bending function sa isang stepper motor-controlled bending function. Ang mga stepper motor ay isa pang karaniwang opsyon para sa motion control, ngunit mayroon silang mga limitasyon sa katumpakan at torque.
| Parameter | Kontrol ng Servo | Stepper Motor Control |
| Feedback | Closed-loop (encoder) | Open-loop (walang feedback) |
| Katumpakan ng Posisyon | Mataas (+/- 0.01 mm karaniwang) | Katamtaman (+/- 0.05 mm karaniwang) |
| Pag-uulit | Magaling | Mabuti |
| Torque sa Mataas na Bilis | Mataas | Bumababa nang may bilis |
| Panganib ng mga Nawalang Hakbang | Wala (closed-loop) | Posible sa ilalim ng labis na karga |
| Gastos | Mas mataas | Ibaba |
Ang paggamit ng servo control sa aming Basic Model Auto Bender ay isang pangunahing dahilan para sa napakahusay na katumpakan ng bending nito. Tinitiyak ng closed-loop na feedback na laging alam ng makina ang eksaktong posisyon ng feed at mga bending axes, at maaari nitong itama ang anumang mga error sa real time. Ito ay partikular na mahalaga kapag baluktot ang mataas na lakas na mga panuntunan ng bakal, na nangangailangan ng mas mataas na puwersa at maaaring maging sanhi ng isang stepper motor na mawalan ng mga hakbang. Sa pamamagitan ng servo control, ang makina ay nagpapanatili ng katumpakan nito kahit na sa ilalim ng hinihingi na mga kondisyon.
Ang geometry ng bending tooling ay isa pang kritikal na kadahilanan sa pagkamit ng tumpak na mga bends. Ang tooling ay binubuo ng bending punch at bending die, o sa ilang mga disenyo, isang set ng bumubuo ng mga roller. Tinutukoy ng hugis at sukat ng tooling ang radius at anggulo ng liko. Ang tooling ay dapat na idinisenyo upang tumugma sa mga katangian ng panuntunan ng bakal, kabilang ang kapal, tigas, at ang nais na radius ng liko. Ang hindi pagkakatugma sa pagitan ng tooling at ng panuntunan ay maaaring magresulta sa hindi tumpak na pagliko, pag-crack, o labis na pagkasuot ng tool.
Ang mga pangunahing parameter ng tooling na nakakaapekto sa katumpakan ng bend ay ang punch radius, ang die opening, at ang die angle. Tinutukoy ng radius ng suntok ang panloob na radius ng liko. Tinutukoy ng pagbubukas ng die ang dami ng materyal na baluktot at ang mga katangian ng springback. Tinutukoy ng die angle ang huling anggulo ng liko. Para sa isang karaniwang 90-degree na baluktot, ang anggulo ng die ay karaniwang 90 degrees, ngunit ang suntok at mamatay ay dapat na idinisenyo upang isaalang-alang ang springback ng panuntunang bakal. Ang springback ay ang ugali ng materyal na bahagyang bumalik sa orihinal nitong hugis pagkatapos maalis ang puwersa ng baluktot. Upang makamit ang isang 90-degree na baluktot, ang tooling ay dapat na i-over-bend ang panuntunan sa, halimbawa, 92 degrees, upang ito ay bumalik sa 90 degrees.
Ang tooling sa aming Basic Model Auto Bender ay ginawa mula sa mataas na kalidad na tool steel at precision-ground upang matiyak ang tumpak na mga sukat. Ang tooling ay idinisenyo din para sa mabilis na pagbabago, na nagpapahintulot sa operator na lumipat sa pagitan ng iba't ibang bend radii at mga anggulo na may kaunting downtime. Ang aming pabrika sa Adewo Automation Equipment Co.,ltd. nagbibigay ng isang hanay ng mga opsyon sa tooling upang umangkop sa iba't ibang uri ng panuntunan ng bakal at mga kinakailangan sa baluktot. Ang sumusunod na talahanayan ay nagbubuod sa mga pangunahing parameter ng tooling at ang epekto nito sa katumpakan ng liko.
| Parameter ng Tooling | Function | Epekto sa Bend Precision |
| Punch Radius | Tinutukoy ang panloob na radius ng liko | Direktang nakakaapekto sa katumpakan ng radius ng liko |
| Pagbukas ng Die | Tinutukoy ang dami ng materyal na baluktot | Nakakaapekto sa springback at ang huling anggulo |
| Die Angle | Tinutukoy ang huling anggulo ng liko | Dapat magbayad para sa springback |
| Materyal ng Tool | Tinutukoy ang buhay ng tool at resistensya ng pagsusuot | Nakakaapekto sa pangmatagalang katumpakan |
Bilang karagdagan sa disenyo ng tooling, ang pagkakahanay ng tooling ay kritikal. Kung ang suntok at mamatay ay hindi perpektong nakahanay, ang baluktot ay baluktot, at ang panuntunan ay maaaring mapilipit. Gumagamit ang aming Basic Model Auto Bender ng mga precision guide at isang matibay na frame upang matiyak na ang tooling ay nananatiling nakahanay habang tumatakbo. Ang pagkakahanay na ito ay sinusuri at pinananatili bilang bahagi ng aming mga nakagawiang pamamaraan sa pagpapanatili.
Ang springback ay ang kalaban ng tumpak na baluktot. Kapag ang isang panuntunan ng bakal ay baluktot, ang materyal ay sumasailalim sa parehong plastic at nababanat na pagpapapangit. Ang plastic deformation ay permanente, ngunit ang nababanat na pagpapapangit ay mababawi kapag ang baluktot na puwersa ay inalis. Ang pagbawi na ito ay nagiging sanhi ng pag-urong ng panuntunan, na nagreresulta sa isang anggulo ng baluktot na mas mababa kaysa sa anggulo kung saan ito nakatungo. Ang halaga ng springback ay depende sa mga materyal na katangian ng panuntunan, ang kapal nito, at ang radius ng liko. Kung ang springback ay hindi mabayaran, ang huling anggulo ng liko ay magiging hindi tumpak.
Upang makamit ang mga tumpak na liko, dapat na i-over-bend ng auto bender ang panuntunan upang mabayaran ang springback. Ang dami ng over-bend ay tinutukoy ng isang springback compensation algorithm. Ang algorithm na ito ay batay sa mga materyal na katangian ng panuntunan at ang geometry ng liko. Kinakalkula ng algorithm ang kinakailangang over-bend angle at inuutusan ang bending axis na lumipat sa anggulong iyon. Kapag ang puwersa ng baluktot ay pinakawalan, ang panuntunan ay bumabalik sa nais na anggulo. Ang katumpakan ng compensation algorithm ay kritikal sa pangkalahatang katumpakan ng baluktot na function.
Sa Adewo Automation Equipment Co.,ltd., ang aming Basic Model Auto Bender ay gumagamit ng sopistikadong springback compensation algorithm na nakabatay sa malawakang pagsubok ng iba't ibang uri ng panuntunan ng bakal. Isinasaalang-alang ng algorithm ang kapal ng panuntunan, katigasan, at ang nais na radius ng liko. Ang operator ay pumapasok lamang sa nais na anggulo ng bend at radius, at awtomatikong kinakalkula ng makina ang kinakailangang over-bend. Ang sumusunod na talahanayan ay nagbibigay ng halimbawa ng springback compensation para sa iba't ibang kapal ng panuntunan ng bakal.
| Kapal ng Panuntunan (mm) | Ninanais na Anggulo ng Bend | Over-Bend Angle (Typical) | Springback Compensation |
| 0.71 mm | 90° | 92.5° | 2.5° |
| 1.05 mm | 90° | 93.5° | 3.5° |
| 1.42 mm | 90° | 95.0° | 5.0° |
| 2.00 mm | 90° | 97.0° | 7.0° |
Ang springback compensation algorithm ay isang pangunahing tampok ng aming Basic Model Auto Bender. Nagbibigay-daan ito sa makina na makagawa ng tumpak na mga liko nang hindi nangangailangan ng manu-manong pagsubok-at-error na mga pagsasaayos. Hindi lamang nito pinapabuti ang katumpakan ngunit pinapataas din nito ang pagiging produktibo sa pamamagitan ng pagbawas sa oras ng pag-setup at pag-aaksaya ng materyal.
Ang pagkamit ng tumpak na mga liko ay isang bagay; Ang pagpapanatili ng katumpakan na iyon sa paglipas ng panahon ay isa pa. Ang baluktot na function ng isang auto bender ay napapailalim sa pagsusuot, thermal drift, at iba pang mga salik na maaaring magpapahina sa pagganap nito. Upang matiyak na ang makina ay patuloy na gumagawa ng mga tumpak na liko, mahalagang magkaroon ng isang programa ng pag-verify at pagpapanatili. Dapat kasama sa program na ito ang regular na pagkakalibrate, inspeksyon ng tooling, at pag-verify ng katumpakan ng makina gamit ang mga test cut.
Ang proseso ng pag-verify ay karaniwang nagsasangkot ng pagbaluktot ng panuntunan sa pagsubok sa isang kilalang pattern at pagkatapos ay pagsukat sa resultang hugis. Ang mga sukat ay inihambing sa mga naka-program na sukat. Kung ang mga paglihis ay lumampas sa katanggap-tanggap na pagpapaubaya, ang makina ay inaayos o muling na-calibrate. Ang pattern ng pagsubok ay dapat magsama ng iba't ibang mga anggulo ng liko at radii upang matiyak na ang makina ay tumpak sa buong saklaw nito. Ang pagsusulit ay dapat gawin sa mga regular na pagitan, tulad ng sa simula ng bawat shift o pagkatapos ng pagbabago ng tool.
Sa Adewo Automation Equipment Co.,ltd., inirerekomenda namin ang sumusunod na iskedyul ng pag-verify at pagpapanatili para sa aming Basic Model Auto Bender:
Ang sumusunod na talahanayan ay nagbibigay ng buod ng mga gawain sa pag-verify at pagpapanatili para sa function ng baluktot.
| Gawain | Dalas | Layunin |
| Visual na Inspeksyon ng Tooling | Araw-araw | Alamin ang pagkasira o pagkasira |
| Pattern ng Test Bend | Linggu-linggo | I-verify ang katumpakan ng makina |
| Lubrication ng mga gumagalaw na bahagi | Linggu-linggo | Bawasan ang pagsusuot at tiyakin ang makinis na paggalaw |
| Inspeksyon ng Servo Motors | Buwan-buwan | Tiyakin ang wastong operasyon at makita ang pagkasuot |
| Buong pagkakalibrate | Taun-taon | Ibalik ang makina sa mga pagtutukoy ng pabrika |
Sa pamamagitan ng pagsunod sa isang structured verification at maintenance program, matitiyak ng mga user ng aming Basic Model Auto Bender na ang kanilang makina ay patuloy na gumagawa ng mga tumpak na liko sa loob ng maraming taon. Nagbibigay ang aming pabrika ng komprehensibong pagsasanay at suporta upang matulungan ang aming mga customer na ipatupad ang mga pamamaraang ito.
Tanong 1: Ano ang tipikal na katumpakan ng bending ng isang Basic Model Auto Bender?
Sagot: Ang karaniwang katumpakan ng bending ng aming Basic Model Auto Bender ay +/- 0.1 mm para sa posisyon ng bend at +/- 0.5 degrees para sa anggulo ng bend. Ang antas ng katumpakan na ito ay angkop para sa karamihan ng mga aplikasyon ng die-making na panuntunan ng bakal. Para sa mga application na nangangailangan ng mas mataas na katumpakan, nag-aalok kami ng mga advanced na modelo na may mas mataas na resolution na mga encoder at mas sopistikadong compensation algorithm.
Tanong 2: Maaari bang ibaluktot ng auto bender ang panuntunan ng bakal na may iba't ibang kapal?
Sagot: Oo, ang Basic Model Auto Bender ay maaaring yumuko sa panuntunang bakal na may iba't ibang kapal. Kasama sa control system ng makina ang isang database ng mga parameter ng baluktot para sa iba't ibang uri ng panuntunan at kapal. Pinipili lang ng operator ang uri at kapal ng panuntunan, at awtomatikong inaayos ng makina ang mga parameter ng baluktot, kabilang ang kabayaran sa springback. Ginagawa nitong lubos na maraming nalalaman at madaling gamitin ang makina.
Tanong 3: Paano pinangangasiwaan ng auto bender ang iba't ibang radii ng bend?
Sagot: Kakayanin ng auto bender ang iba't ibang bend radii sa pamamagitan ng paggamit ng iba't ibang tooling set. Ang suntok at mamatay ay binago upang tumugma sa nais na radius ng liko. Ang control system ng makina ay naka-program gamit ang tooling geometry, kaya awtomatiko nitong inaayos ang mga parameter ng baluktot upang makamit ang tamang radius. Ang mga pagbabago sa tool ay karaniwang mabilis at madali, na nagbibigay-daan sa operator na lumipat sa pagitan ng iba't ibang radii na may kaunting downtime.
Tanong 4: Ano ang pinakamataas na anggulo ng baluktot na maaaring makamit ng auto bender?
Sagot: Ang pinakamataas na anggulo ng baluktot ay depende sa tooling at disenyo ng makina. Para sa isang karaniwang setup, ang makina ay maaaring makamit ang mga baluktot hanggang sa 90 degrees. Para sa mga espesyal na aplikasyon, maaaring ibigay ang custom na tooling upang makamit ang iba pang mga anggulo, kabilang ang mga acute at obtuse bends. Ang aming pabrika sa Adewo Automation Equipment Co.,ltd. ay maaaring magbigay ng custom na tool upang matugunan ang mga partikular na kinakailangan.
Tanong 5: Paano tinitiyak ng auto bender na ang mga liko ay nasa tamang posisyon kasama ng panuntunan?
Sagot: Gumagamit ang auto bender ng precision feed mechanism para isulong ang steel rule sa tamang posisyon para sa bawat bend. Ang mekanismo ng feed ay hinihimok ng isang servo motor at kinokontrol ng CNC system ng makina. Ang posisyon ng feed ay naka-program para sa bawat liko, at tinitiyak ng closed-loop na servo control na ang panuntunan ay nakaposisyon nang tumpak. Gumagamit din ang makina ng sensing system para makita ang nangungunang gilid ng panuntunan at i-verify ang posisyon ng feed.
Ang bending function ng isang auto bender ay isang sopistikadong sistema na pinagsasama ang precision mechanics, advanced servo control, at intelligent na software upang hubugin ang steel rule nang tumpak. Ang katumpakan ng function ng bending ay tinutukoy ng katumpakan ng feed at bending axes, ang geometry ng tooling, ang bisa ng springback compensation algorithm, at ang higpit ng verification at maintenance program. Ang Basic Model Auto Bender mula sa Adewo Automation Equipment Co.,ltd. ay idinisenyo upang maihatid ang pinakamataas na antas ng katumpakan at pag-uulit, na nagbibigay-daan sa mga gumagawa ng die na makagawa ng mga de-kalidad na dies nang may kumpiyansa.
Kung ikaw ay naghahanap upang mapabuti ang katumpakan at kahusayan ng iyong steel rule die-making operations, iniimbitahan ka naming matuto nang higit pa tungkol sa aming Basic Model Auto Bender. Ang aming koponan ng mga eksperto ay magagamit upang talakayin ang iyong mga partikular na kinakailangan at upang ipakita kung paano matutugunan ng aming makina ang iyong mga pangangailangan.
Makipag-ugnayan sa Adewo Automation Equipment Co.,ltd. ngayonupang matuto nang higit pa tungkol sa aming Pangunahing Modelong Auto Bender at kung paano nito mapapahusay ang iyong katumpakan sa paggawa ng die.
